液壓傳動裝置的結構特點

2022-12-07 16:03:40

次

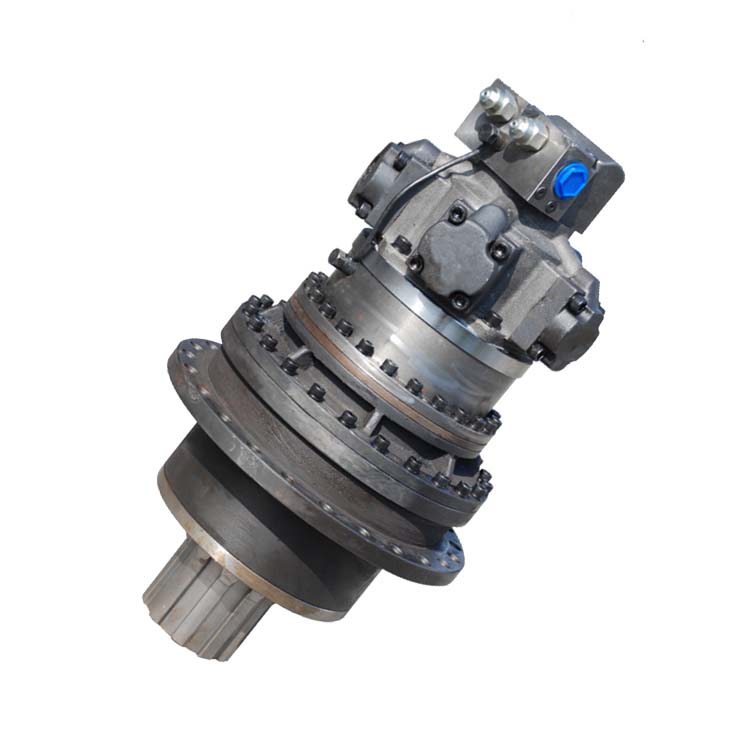

液壓傳動裝置

液壓傳動裝置是由液壓馬達和行星減速機兩大部分組成，主要時通過液壓馬達提供一個特定可調節的扭矩和轉速的輸出，通過行星減速機的減速，輸出一個大的扭矩和一個低的轉速。

液壓傳動裝置主要由內齒圈的殼體和中心齒輪、行星齒輪通過行星架連接，通過中心輪的傳動傳達到行星輪中，然后驅動跟行星輪相連傳動小軸和連小軸與行星輪中間的軸承支撐在行星架，達到一個扭矩翻倍米，轉速同比例減少。該液壓傳動裝置的行星架采用鍛件工藝，在兩端分別由軸承支承，分別固定在輸出殼體和輸入連接法蘭上。這種液壓傳動裝置具有結構經湊，制造工藝簡單，由于行星輪選用3個4個或5個，這樣總體受力情況均衡，減少輪機械摩擦的發熱，總的效率達到了很大的提高。同時使液壓傳動裝置的輸出軸的只輸出一個純扭矩，這樣有利于提高輸出軸的承載能力，使該機構更可靠。
